📘 BS1C - Bluetooth para Serial

Vídeo Tutorial Bluetooth 2.0 para Serial RS232 1 Canal

⚠️ Esta documentação ainda está em desenvolvimento. A versão oficial em PDF pode ser baixada neste link.

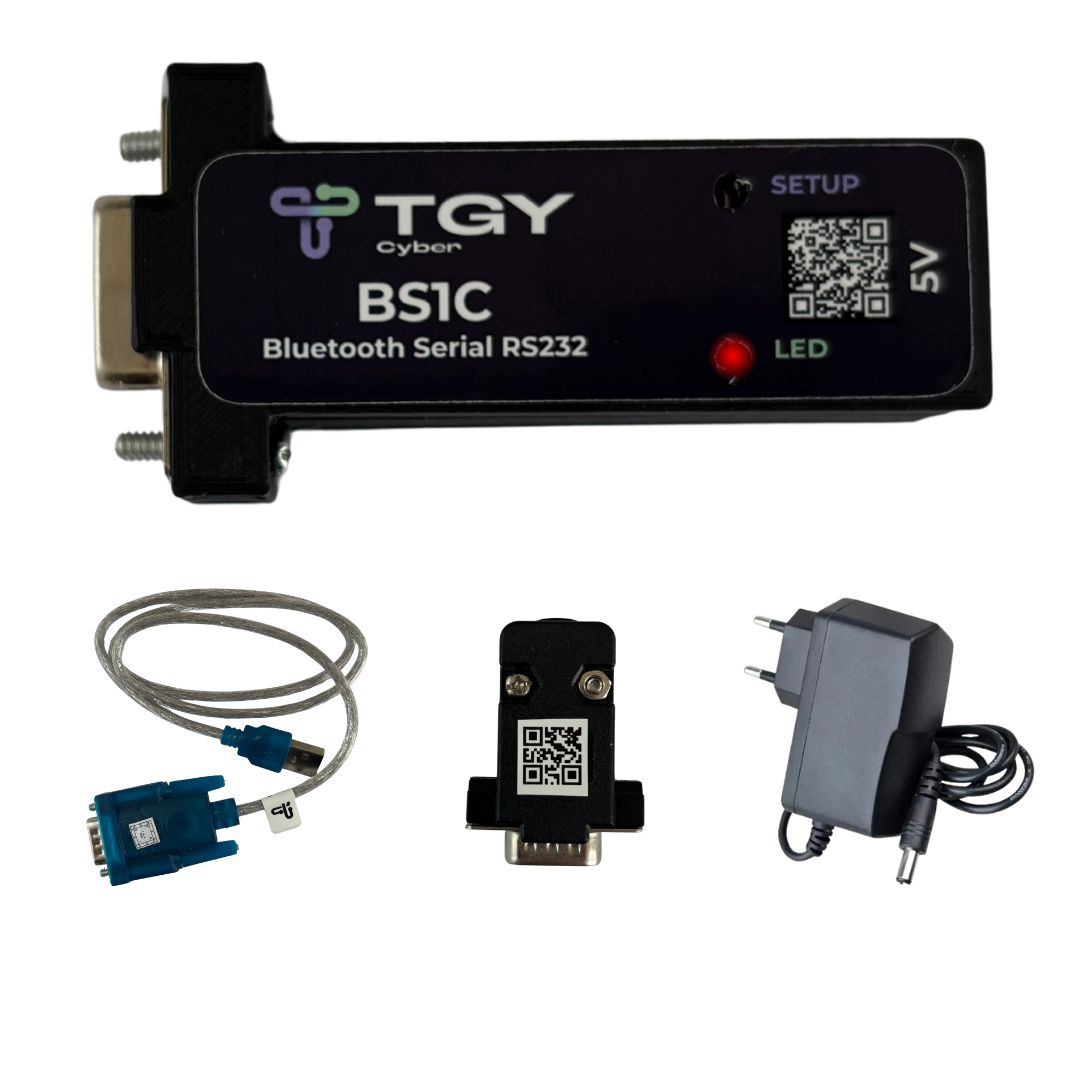

BS1C

1. Introdução

O BS1C é um conversor bidirecional que permite comunicação sem fio entre dispositivos com interface serial RS232 e equipamentos Bluetooth 2.0.
Ideal para substituir cabos seriais em sistemas comerciais e industriais, proporcionando maior praticidade e mobilidade.

2. Especificação técnica

Parâmetro Especificação
Interface Bluetooth 2.0 2,4GHz (Chipset HC-05) / Serial RS232
Conector DB9 Fêmea (2-TX; 3-RX; 5-GND)
Tensão de entrada 5V
Corrente Máxima 2A

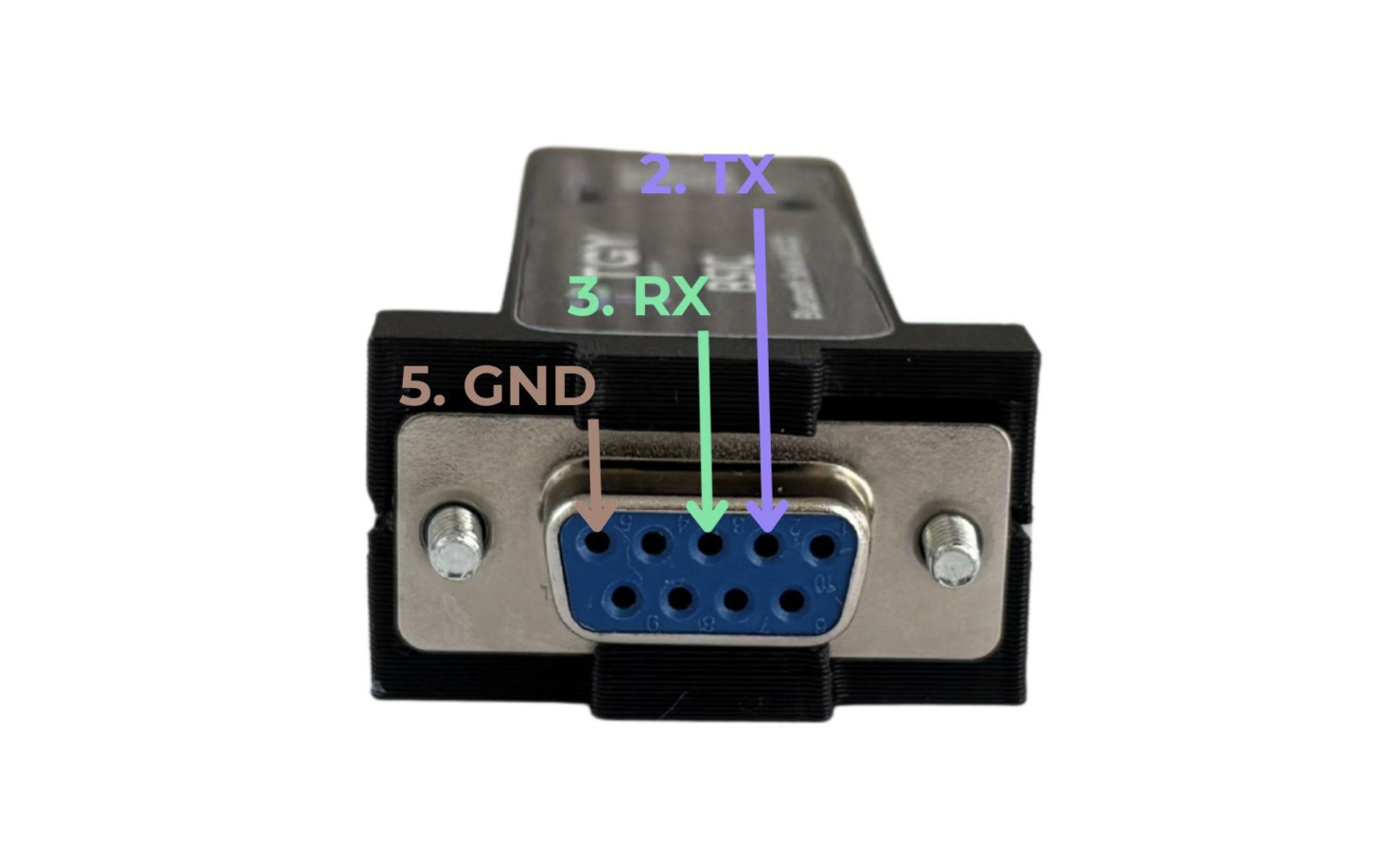

PINOUT

2. Configuração

O BS1C vem de fábrica com as seguintes configurações:

Parâmetro Valor
Nome da rede Bluetooth BS1C
Senha 1234
Baud Rate 9600
Paridade 0
Bit de parada 0
Role Master (1)

2.1 Conectando ao software de configuração

Baixe o software TGY Cyber Suite em https://www.tgycyber.com/downloads.

Passos:

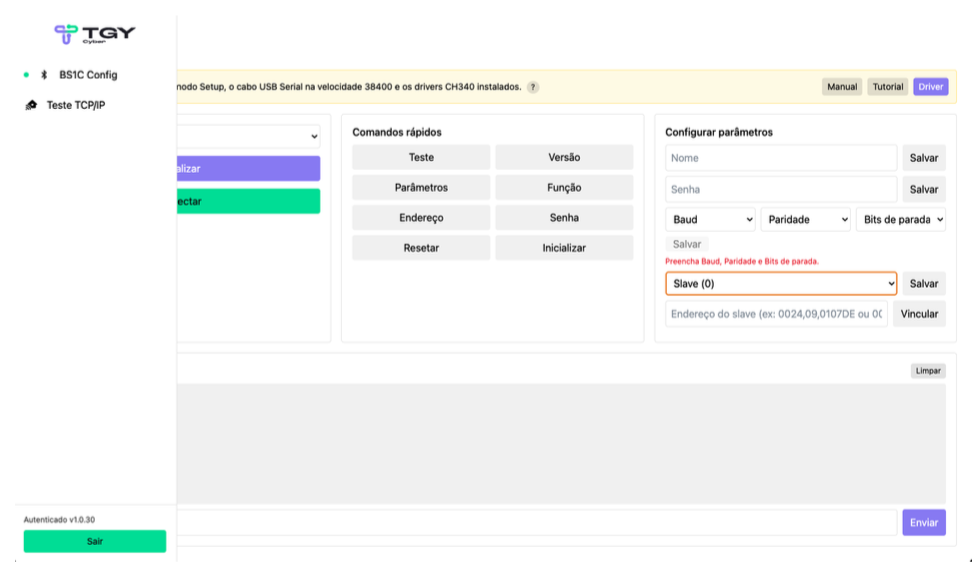

  1. Instale o aplicativo e acesse a aba “BS1C Config” no menu lateral. 2.1.1

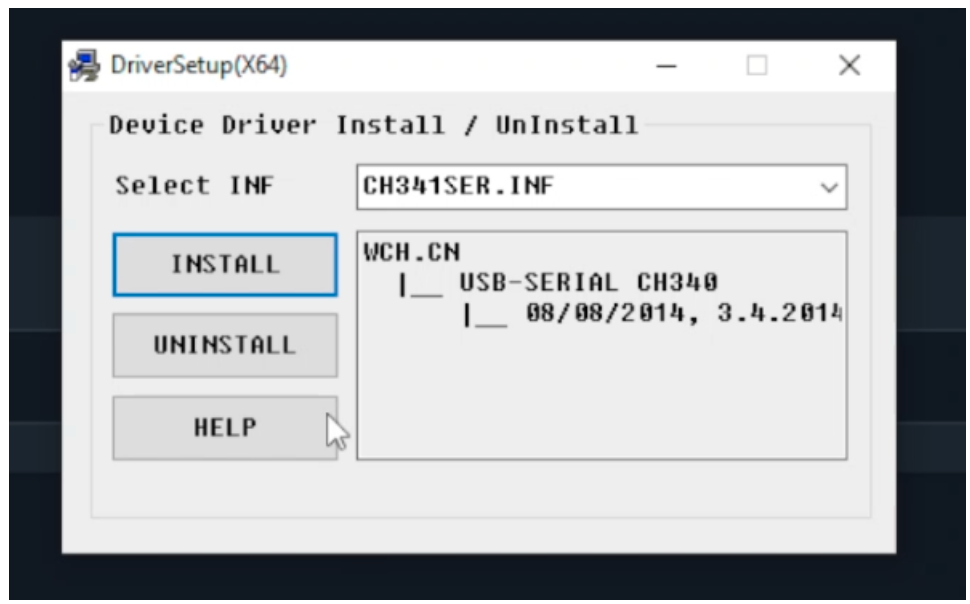

  2. Caso o driver CH340 não esteja instalado, clique no botão “driver” e siga a instalação. 2.1.2 2.1.3

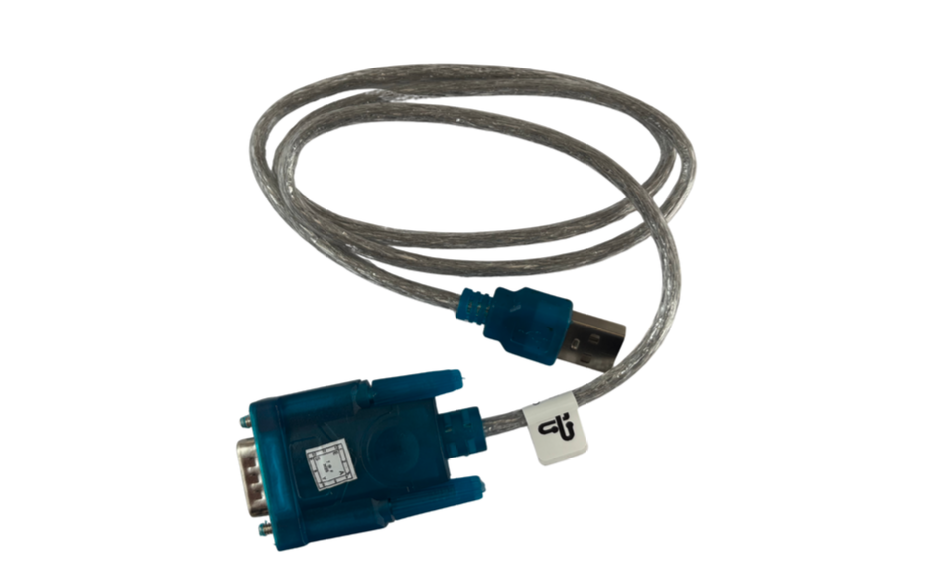

  3. Conecte o Cabo USB Serial (incluso no kit) ao computador. 2.1.4

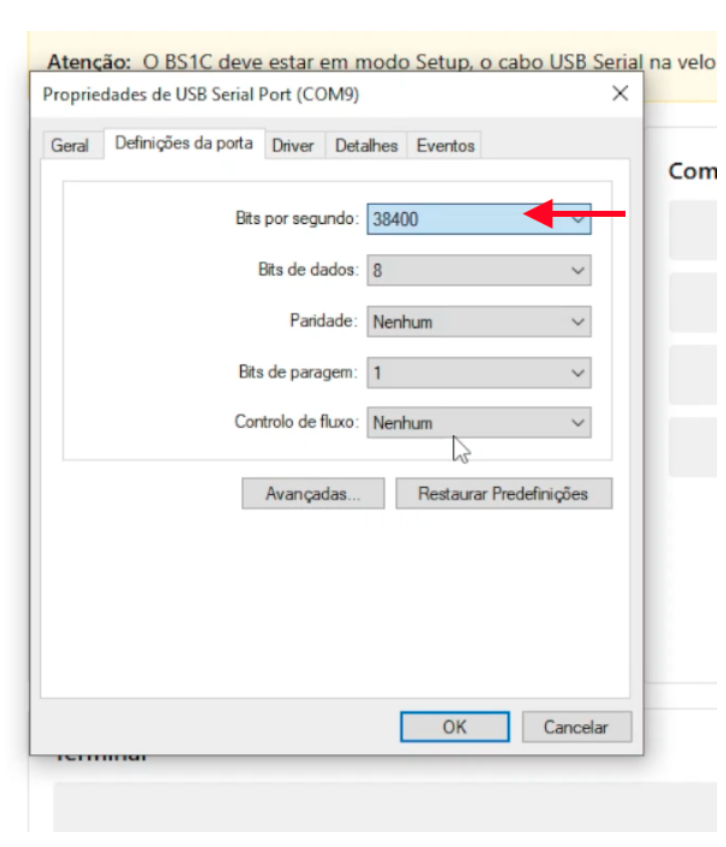

    • Configure a porta COM para Baud Rate 38400 através do gerenciador de dispositivos do Windows. 2.1.5 2.1.6

  4. Coloque o BS1C em modo SETUP:

    ⚠️ Caso o BS1C não esteja em modo setup ele não se comunicará com o software de configuração.

    • Desconecte o BS1C da alimentação.
    • Pressione e segure o botão SETUP.
    • Reconecte a alimentação mantendo o botão pressionado.
    • Aguarde 3 segundos e solte o botão.
    • O LED piscará lentamente.

  5. No software TGY Cyber Suite, selecione a porta COM correspondente e clique em “Conectar”. 2.1.7 2.1.8

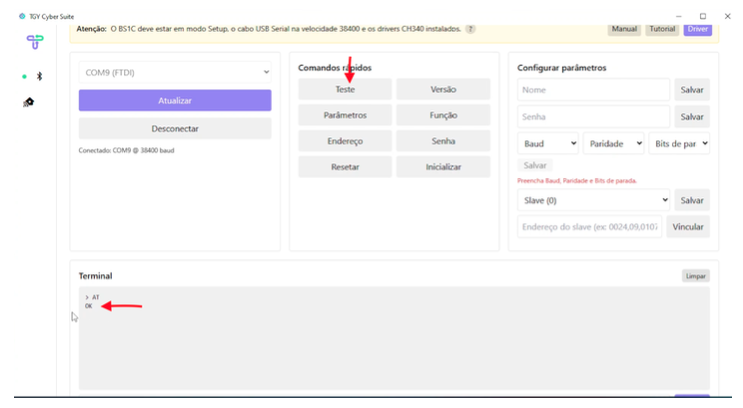

  6. Para testar a comunicação, clique no botão “Teste”. 2.1.9

    • O comando AT será enviado e, se estiver tudo certo, retornará “OK”.

2.2 Realizando as configurações

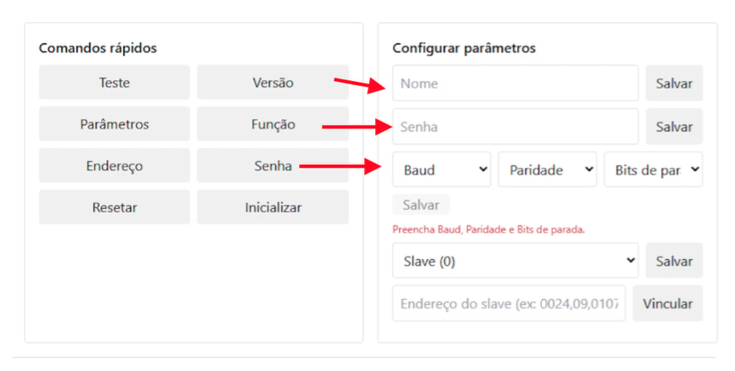

Na aba Parâmetros, você pode definir:

Campo Descrição
Nome Nome Bluetooth exibido pelo módulo
Senha PIN para pareamento (padrão: 1234)
Baud / Paridade / Bits de parada Parâmetros de comunicação – devem ser iguais ao dispositivo serial

2.2.1

⚠️ Lembre-se de clicar em “Salvar” após configurar cada item.

3. Validando conexão Bluetooth

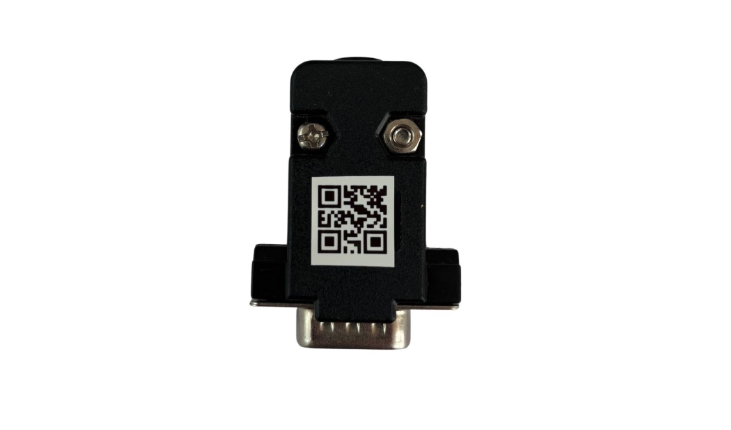

Após configurar o dispositivo, é possível validar a conexão utilizando um smartphone Android e o Conector Loop de Teste.

3.1.1

Passos:

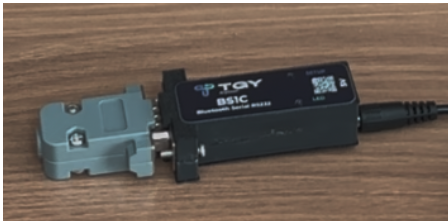

  1. Conecte o Conector Loop ao BS1C. 3.1.2

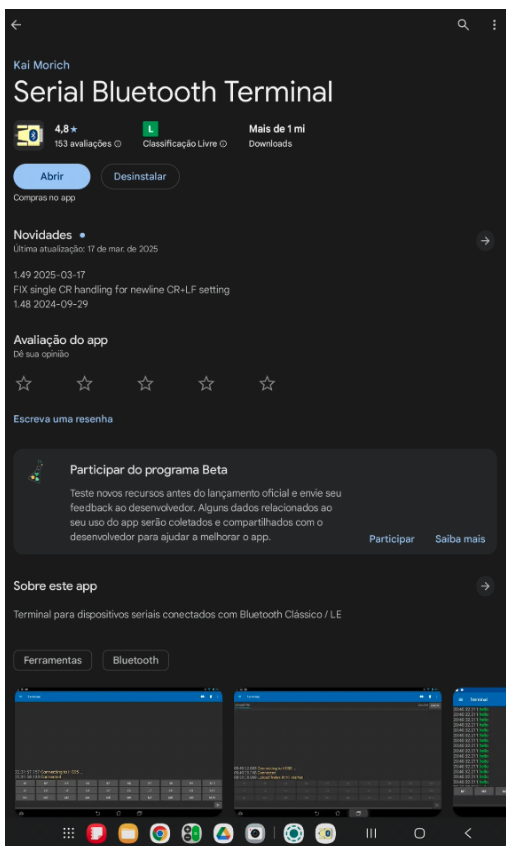

  2. Baixe o app Serial Bluetooth Terminal na Google Play. 3.1.3

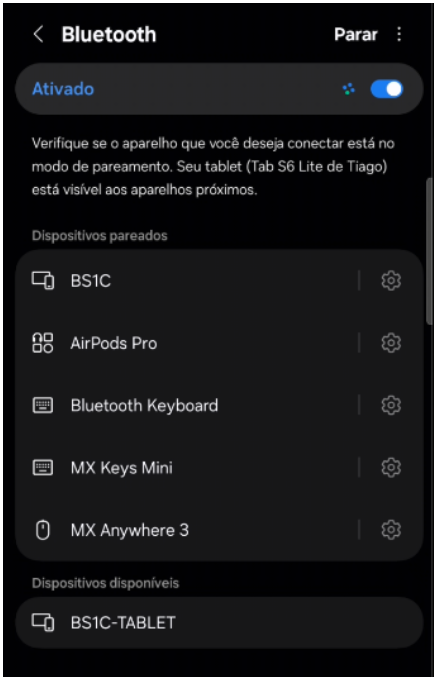

  3. No Android, vá em Configurações → Bluetooth e pareie com o dispositivo BS1C. 3.1.4

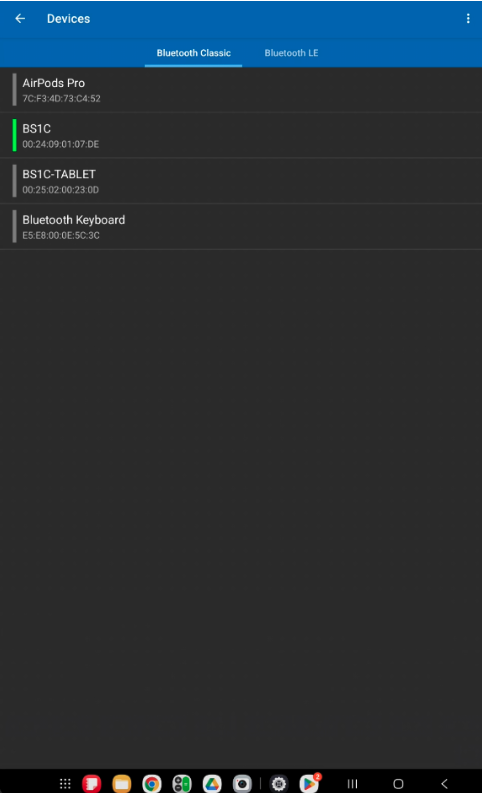

  4. Abra o app e selecione o BS1C na aba Devices. 3.1.5
  5. Envie mensagens. 3.1.6
    • Se receber de volta a mesma mensagem (em verde), a comunicação está funcionando corretamente.

4. Configuração Master - Slave

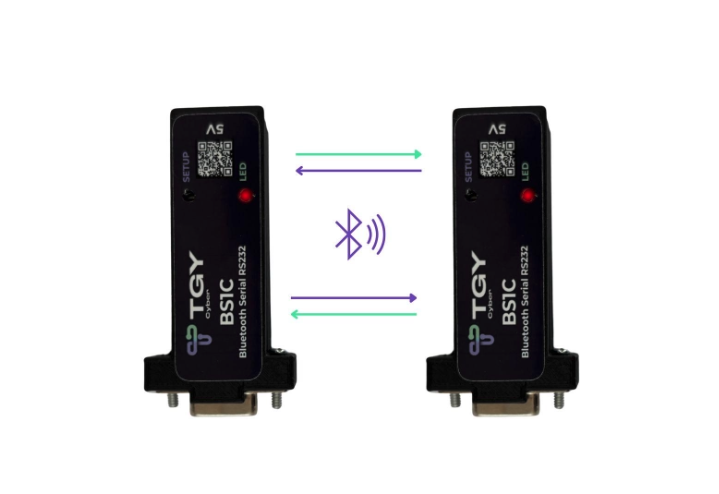

A função Master - Slave permite conectar dois dispositivos BS1C e substituir uma conexão serial cabeada.

4.1.1

Passos:

  1. Conecte o primeiro BS1C ao software e defina o modo Slave (0).

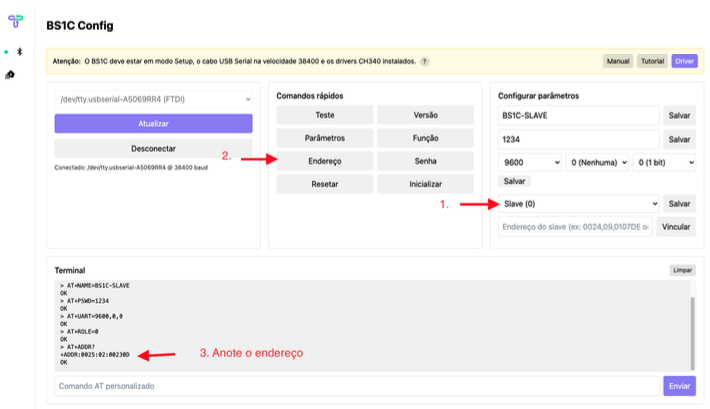

  2. Clique em “Endereço” e anote o valor exibido no terminal (exemplo: 0025:02:00230D = 0025,02,00230D). 4.1.2
  3. Conecte o segundo BS1C e defina o modo Master (1).

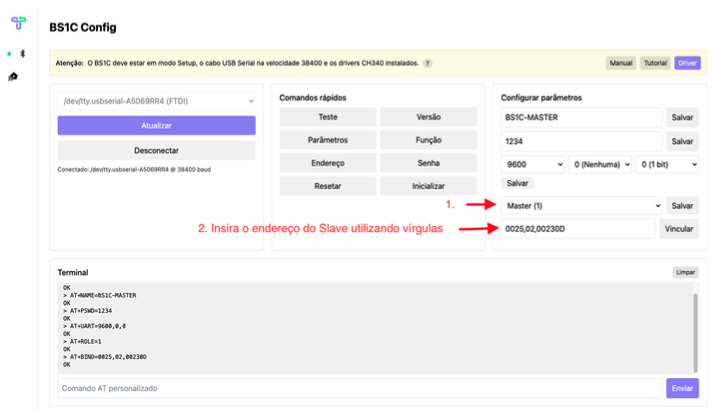

  4. Insira o endereço do Slave e clique em “Vincular”. 4.1.3
  5. Reconecte ambos os dispositivos à alimentação — eles se comunicarão automaticamente.

5. Lista de comandos AT

O BS1C suporta comandos AT via o terminal no TGY Cyber Suite.

Comando Função / Descrição
AT Testa a comunicação (resposta: OK)
AT+VERSION? Retorna a versão do firmware
AT+ADDR? Exibe o endereço Bluetooth (MAC)
AT+NAME? / AT+NAME=<nome> Exibe / Define o nome Bluetooth
AT+ROLE? / AT+ROLE=<x> Consulta / Define o modo (0 = Slave, 1 = Master, 2 = Loopback)
AT+UART? / AT+UART=<baud>,<stop>,<parity> Retorna / Define parâmetros seriais
AT+PSWD? / AT+PSWD=<pin> Mostra / Define o PIN de pareamento
AT+CMODE? / AT+CMODE=<x> Consulta / Define o modo de conexão (0 = fixo, 1 = qualquer)
AT+BIND? / AT+BIND=<addr> Retorna / Define o endereço MAC vinculado
AT+INIT Inicializa o módulo SPP
AT+INQ / AT+INQC Inicia / Cancela busca por dispositivos
AT+INQM? / AT+INQM=<mode>,<max>,<time> Consulta / Configura busca de dispositivos
AT+LINK=<addr> Conecta ao dispositivo com endereço especificado
AT+DISC Desconecta link ativo
AT+STATE? Mostra o estado atual (CONNECTED, PAIRABLE, etc.)
AT+ORGL Restaura as configurações de fábrica
AT+RESET Reinicia o módulo
AT+POLAR=<PIO8>,<PIO9> Configura pinos de status
AT+PIO=<n>,<m> Define o nível lógico de um pino
AT+MRAD? Retorna MAC do último dispositivo conectado
AT+ADCN? Mostra número de dispositivos detectados
AT+RMAAD Remove todos os dispositivos pareados
AT+FSAD=<addr> Armazena endereço fixo
AT+ENSNIFF=<addr> / AT+EXSNIFF=<addr> Habilita / Desativa modo sniff (economia de energia)
